Пескоотделитель

Пескоотделитель

Сообщение дядя Вася » Пт дек 16, 2011 9:51 am

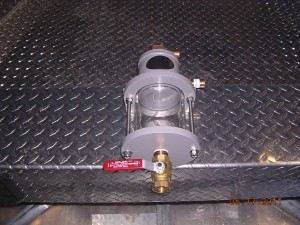

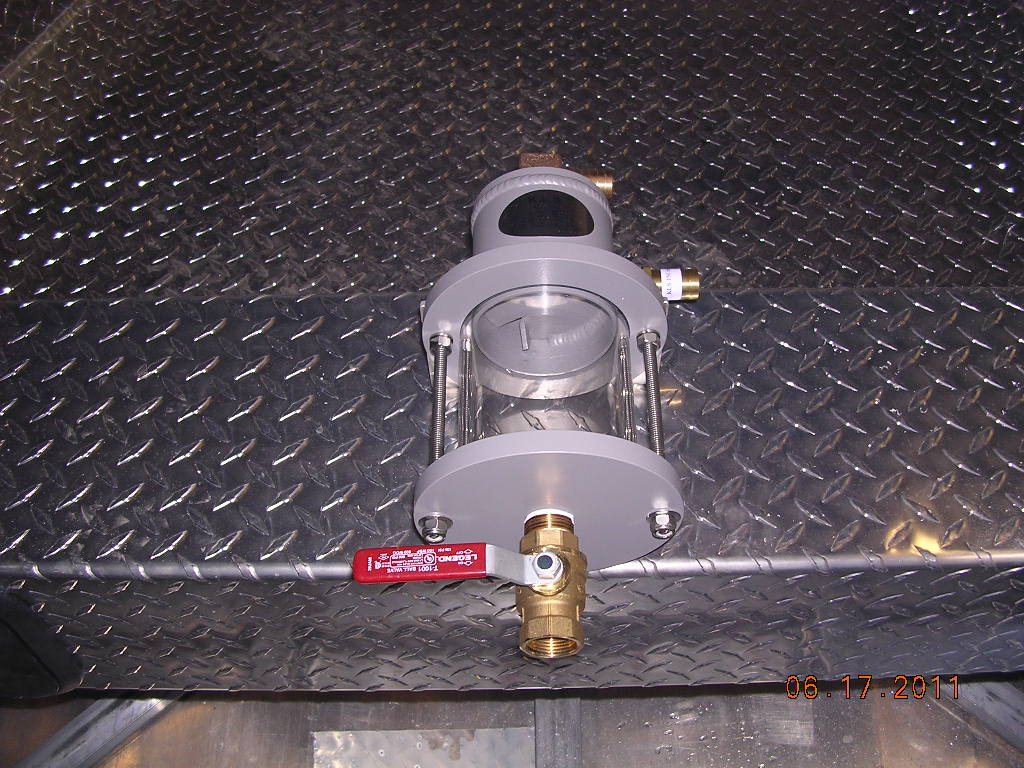

А скажите, люди - у кого такая шалабушка есть?
Вложения
дядя Вася

Сообщений: 4512
Зарегистрирован: Чт янв 21, 2010 11:11 am

Re: Пескоотделитель

Сообщение Kitaco » Пт дек 16, 2011 3:27 pm

Нужная вещь.
А чертежа центробежного ни у кого нет? На фотографиях видел, принцип понимаю, а вот ньюансы предвидеть не могу.
Аватар пользователя
Kitaco

Сообщений: 7
Зарегистрирован: Вт сен 07, 2010 1:16 am
Откуда: Черкассы

Re: Пескоотделитель

Сообщение doom-63 » Пт дек 16, 2011 4:09 pm

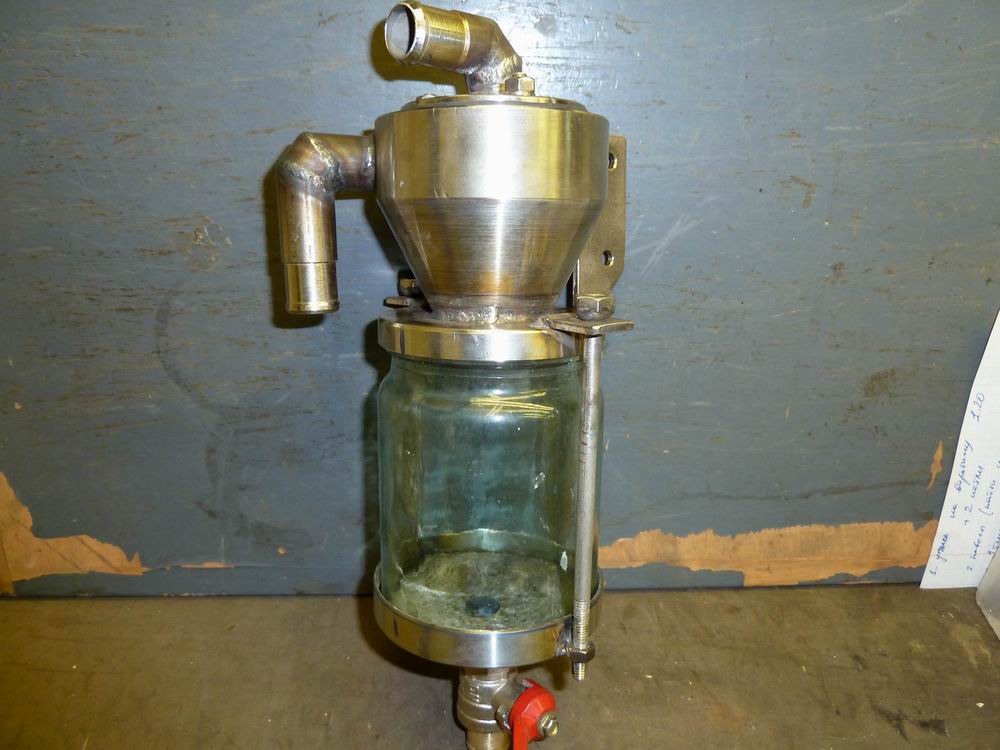

Похож? :D
Изменение размера Изменение размера P1000173.JPG
doom-63

Сообщений: 389
Зарегистрирован: Чт фев 11, 2010 3:35 pm

Re: Пескоотделитель

Сообщение SanSAAB » Пт дек 16, 2011 5:37 pm

Да нету там ньюансов. Принцип как тут. Вход тонкий в дыру большую. Внутри входа лента мет. в одну сторону закручена. На внешн стороне в другую сторону. Типа поток так разворачивается. Под трубкой пространство не менее диаметра входа. Можно глубже. Ставится сие перед насосом.
SanSAAB

Сообщений: 112
Зарегистрирован: Пн окт 03, 2011 9:18 am

Re: Пескоотделитель

Сообщение дядя Вася » Пт дек 16, 2011 9:15 pm

а если не умничать?
А реальный образец? (за деньги)
дядя Вася

Сообщений: 4512
Зарегистрирован: Чт янв 21, 2010 11:11 am

Re: Пескоотделитель

Сообщение Сергей Ша » Сб дек 17, 2011 4:55 am

Реально у Димы Карманова.
С уважением.
Сергей Ша

Сообщений: 69
Зарегистрирован: Сб янв 08, 2011 9:13 pm

Re: Пескоотделитель

Сообщение kormik » Пн дек 19, 2011 3:47 am

У Билла такая шалабуха стоит $350. Доставить можно баксов за 20-25.
kormik

Сообщений: 32
Зарегистрирован: Ср авг 25, 2010 9:39 am

Re: Пескоотделитель

Сообщение дядя Вася » Пн дек 19, 2011 8:43 pm

Я мог бы купить и у Билла...........
но мне нужно - просто ....15 минут в "руках подержать".
Если, конечно, это не будет воспринято как "сексуальное домогательство" - хотел бы нижайше попросить.... дать подержать в руках (нач. аэропорта Якутск - наш Клиент, верну обратно через него же,.....)
( обратно - примотаю к пескоотделителю, скотчем бутылочку Хеннеси. и ....не из черножопого ларька ...... а из " дьюти-фри ШРМ "- менты ШРМ.. также .наш Клиент)
дядя Вася

Сообщений: 4512
Зарегистрирован: Чт янв 21, 2010 11:11 am

Re: Пескоотделитель

Сообщение Amgjet » Пн дек 19, 2011 9:00 pm

Ни хрена себе ценник !!! Всем привет ! А сколько таких минициклонов надо ? Я себе такой хочу сделать , выливал песок из системы охлаждения , неприятно .С уважением Андрей.
Amgjet

Сообщений: 172
Зарегистрирован: Ср авг 25, 2010 8:16 pm

Re: Пескоотделитель

Сообщение SanSAAB » Вт дек 20, 2011 1:37 pm

Простите мне мой моветон, но почему все циклятся на циклонах? Сепар сделан _ЧУТЬ_ сложнее, но сильно эффективнее. Кроме того, принцип циклона - вода поступает уже под давлением, т.е. крыльчатка насоса уже изнашивается. Вот тут гляньте.
Принцип Сепаров чуть другой. Давайте попробую объяснить.
ВХОД: Допустим у нас на охлаждение входная трубочка ф20х2. Т.е внутренний диаметр трубочки ф16. Сворачиваем ленту металла толщиной 0,1-0.3 шириной 16 винтообразно с шагом 16 8-) (прошу просчения за модное слово). Крепим внутри трубочки в ее окончаниях (ну тут кто на что горазд - кто аргоном, кто плазмой). Вобщем задача закрутить поток. Допустим закрутили по часовой стрелке.
ФИЛЬТР: итак со входа имеем инерционный закрученный по часовой стрелке поток.
Теперь считаем. площадь вх. сечения у нас получилась S=Pi*8*8-16*0.3=196,3 кв.мм
Задача тот поток тормознуть, чтоб пыль осыпалась вниз. Для этого поток должен попасть в большой объем и развернуться в выходном канале. Допустим корпус нашего фильтра будет трубой ф60х2. Т.е. площадь сечения с вычетом внутр трубки будет: Sвых=Pi*(28*28-10*10)=2149 кв.мм. Достаточная величина для практически полной остановки потока на расстоянии "двух шагов", т.е. под входной трубкой должно быть не менее 2*16 мм. Оставим внутр. диаметр корпуса, т.е. 56 мм (в принципе неважно сколько точно, но надо не менее - туда мусор падать будет. можно и баночку прикрутить - кому как понравится).
ВЫХОД: Выход делаем из верха корпуса - прямо из под крышки. Хочется вбок, хочется вверх. можно сеточку положить под верхнюю крышечку, а можно не ложить. Я бы не стал. Ранее говорил, что выходной поток должен был развернуться по отношению к входному. Для этого на входной трубочке теперь снаружи привариваем юбочку шагом, равным внутреннему и шириной w=28-10-2=16 мм. 2 мм в данном случае зазор для опадания хлама с сеточки в состоянии покоя. да и 16 мм полоску мы уже заготовили при изготовлении входа.
По моему мнению это получится намного эффективнее циклона и гораздо проще в изготовлении. Ну и дешевлееее себестоимость. Для того, что под руками есть пересчитать несложно будет.
И основное - помпа после фильтра.
SanSAAB

Сообщений: 112
Зарегистрирован: Пн окт 03, 2011 9:18 am
