Симпатичные технические фотографии.

Поздравления, флуд и другие свободные темы

Симпатичные технические фотографии.

Сообщение viktorr » Вс дек 23, 2018 5:29 pm

Кто больше. Свои , связанные с хобби- фотографии. Пусть видят -Все! :D
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Вс дек 23, 2018 5:49 pm

Искать, сильно -не буду :oops:
Открываю "папку". Любую!
(чтобы не пускать туман в "серьёзные темы".)

Год, примерно- 73. По пути из Астрахани на Чёрное море. Снимаю кожух с цепи(во избежании )- не всегда цепь находилась в идеальном состоянии. :oops: А, скорости -дай боже! :shock: :D
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Вт дек 25, 2018 10:26 am

Возрастная ностальгия :P
(но, ясно -пень- Отработанный материал :oops: ).


Хотите рассмотреть детали-увеличивайте ;)
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Вт дек 25, 2018 1:50 pm

Посмотрел фотографии, кажется , у меня -всё ностальгия :shock:
(катерок-не исключение).

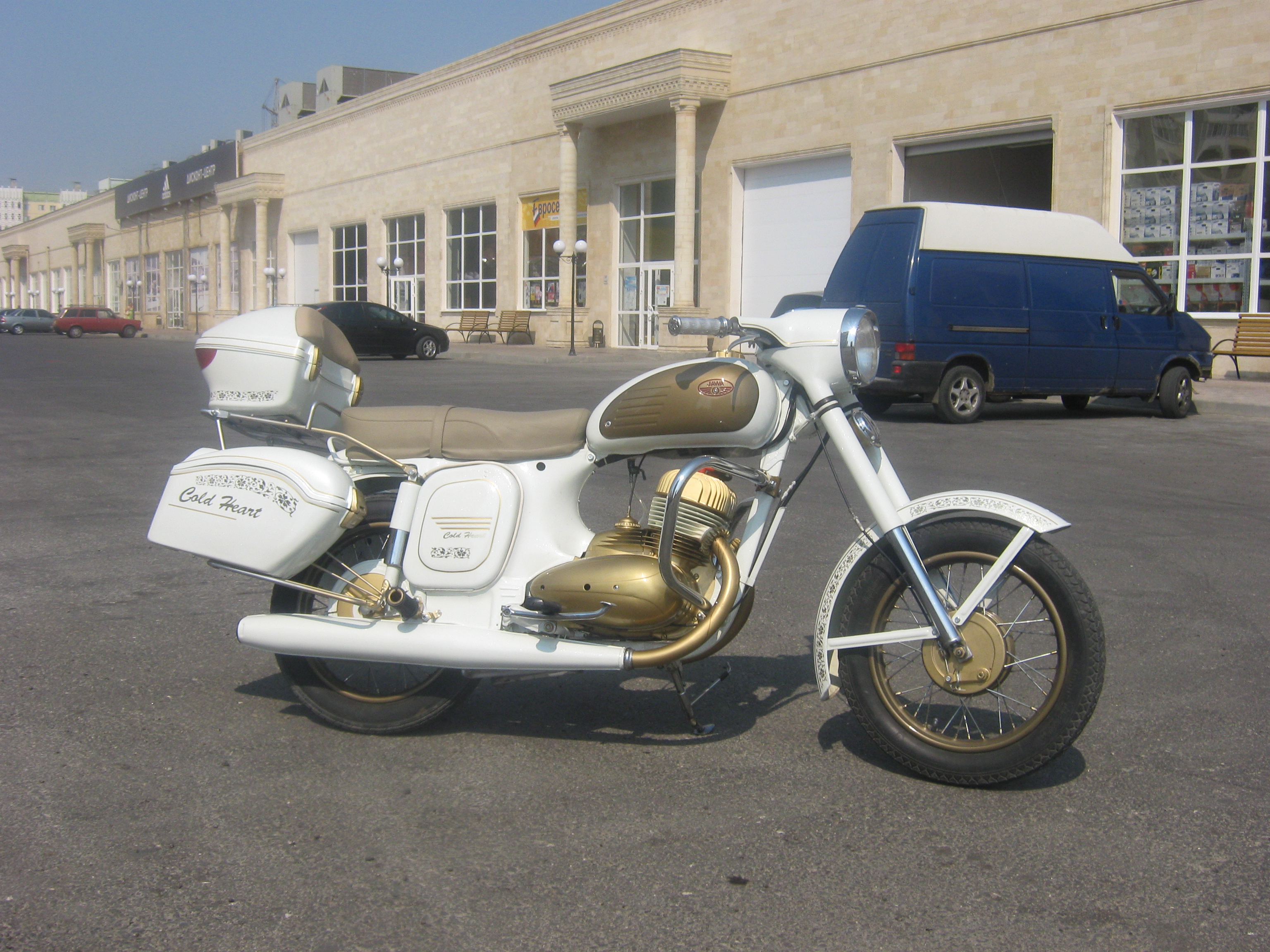

Первое фото- мечтаю на Яву сделать стртер.
На последнем фото, между прочим(случайно) - максимальная проекция(площадь) , одной лопасти , 4-х лопастного винта! А, вот реальная площадь лопасти , изготовленная на этих шаговых угольниках-делённая на площадь проекции её- равно максимальному ДО для этого -"чисто" винта.
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Ср дек 26, 2018 12:16 pm

Когда мечтаешь, то, бывает- рисуешь "босоногих оленей" , за "письменным столом", сидя на" чёрном"
диване.

Там есть эпюры давления на днище(эскизы) "кораблика" Сталкера , который с инцепторами. ;)

Есть Сопло 78-х годов -моего "наставника", может, даже -до "Братишко". С "наганным" выходом струи. Выклеивалось на гипсовых болванках. Стоял водомёт на Крыме. Всех в нашем районе "обгонял" на чешском, 45 л.с.-ом движке.
Графики электропривода и ДВС. (принцип).
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Чт дек 27, 2018 8:40 am

В образовательном плане -посмотрите на Эпюры давлений на днище(с реданами -в том числе)(выше).
Можно дать себе рекомендации -где устанавливать -Водоприёмник.
Но, уж-никак - не на конце днища. ;)
Думаю, что не надо стремится к такому как на фото -ниже, а, потом городить "ширмы". :) Потом смотреь -как гребёт НОС и тд. Создавать проблемы-на ровном месте.
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение дядя Вася » Чт дек 27, 2018 10:36 pm

дядя Вася

Сообщений: 4298
Зарегистрирован: Чт янв 21, 2010 11:11 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Пт дек 28, 2018 7:43 am

viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Пт дек 28, 2018 12:30 pm

viktorr писал(а):В образовательном плане -посмотрите на Эпюры давлений на днище(с реданами -в том числе)(выше).
Можно дать себе рекомендации -где устанавливать -Водоприёмник.
Но, уж-никак - не на конце днища. ;)
Думаю, что не надо стремится к такому как на фото -ниже, а, потом городить "ширмы". :) Потом смотреь -как гребёт НОС и тд. Создавать проблемы-на ровном месте.

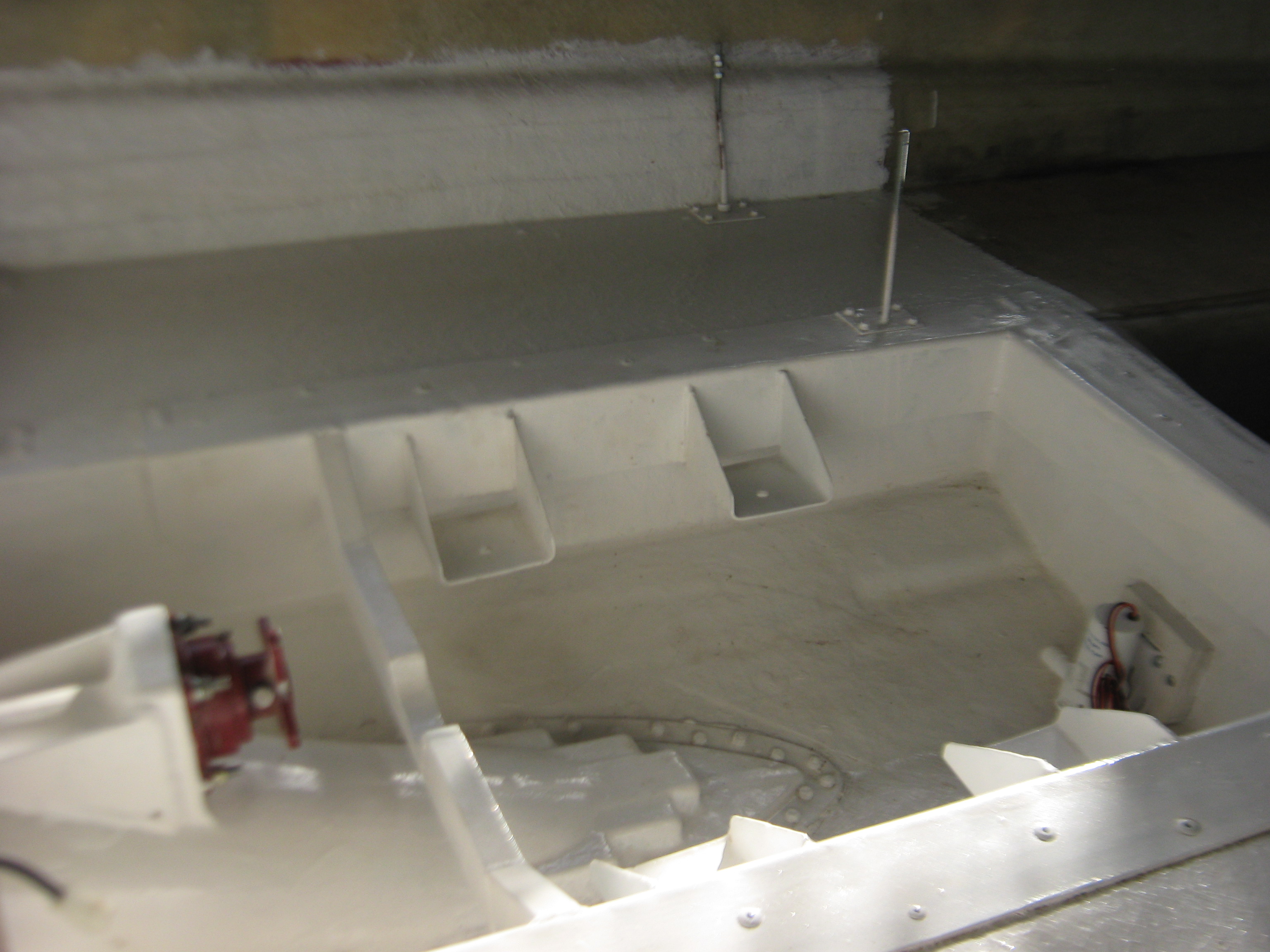

Я думаю, что надо обдумать концепцию Водовода , в плоскости решения на фото-ниже.

То есть , Установка водоприёмника водовода-ближе или "компромиссно ближе" -к реальной зоне суммы "гидроподьёмного и попутного давлений" на днище.
Водовод с фото лежит у меня, не знаю от чего :oops:
Но, видно воочию-насколько далеко от транца, к транцу крепится Фланец, который слева- конец водоприёмника!
Восстановлю- попробую ;)
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am

Re: Симпатичные технические фотографии.

Сообщение viktorr » Пт дек 28, 2018 12:42 pm

Леера- из белых , водопроводных труб :oops:

На последней фотке(94г), на заднем плане -плавзавод - типа "Моряна". Есть рассказик в "Болтовне". ;)
Вложения
viktorr

Сообщений: 1803
Зарегистрирован: Вт мар 27, 2018 11:57 am
